大家都知道LCD顯示屏是有很多的參數的，對于不懂其中參數的“小白”面對這一堆的符號肯定是很頭疼的，深圳佳顯電子技術今天給大家科普一下什么是LCD顯示屏的色域覆蓋率。

色域 (Color Gamut)：就是指某個顯示系統所能表達的顏色數量所構成的范圍區域。

為了能夠直觀的表示色域這一概念，CIE國際照明協會制定了一個用于描述色域的方法：CIE-xy色度圖。在這個坐標系中，各顯示系統能表現的色域范圍用RGB三點連線組成的三角形區域來表示，三角形的面積越大，就表示這種顯示設備的色域范圍越大。

色域覆蓋率：在CIE-xy色度圖上用顏色標出的馬蹄形色度三角形就是人眼能夠看到的顏色區域，如果某個系統能夠全部再現這個馬蹄形區域中的顏色就可以說其色域覆蓋率是100%。采用R、G、B三基色再現顏色時R、G、B三個基色坐標組成的三角形區域就是這三種基色所確定的顏色再現區域，這個區域與馬蹄形區域之比就是色域覆蓋率。所以，色域覆蓋率是某個R、G、B三個基色坐標組成的三角形區域面積與標準R、G、B三個基色坐標組成的三角形區域面積的比值。

色域的標準一般有以下幾個：

1)NTSC標準：1953年，美國國家電視標準委員會(NaTIonal Television Standards Committee，簡稱NTSC)基于CIE1931色度圖制定的NTSC標準，此標準也是目前國內常用的標準。

2)ITU-R BT.709標準：國際無線電咨詢委員會(CCIR)于1988年制定的標準，用于高清晰度電視(HDTV)演播室的電視制作。

3)sRGB標準：1996年，國際電工委員會IEC制定的關于數字影像的色域標準，此標準主要應用在數碼圖像采集設備上，在顯示器上沒有全面普及。

4)Adobe RGB標準：1998年Adobe公司提出的、擁有比sRGB更為寬廣的色彩空間，一般用于印刷出版、圖片處理等領域。

5)ITU-R BT.1361標準：國際電信聯盟無線電通信組(ITU-R)于1988年制定的基于Pointer色域的寬色域標準。

6)xvYCC標準：經國際電工委員會(IEC)認可并于2006年1月作為國際標準發布的最新一代光色域標準，其色彩范圍不僅大大超越NTSC色域范圍，更可以達到sRGB色域的兩倍，此規格可以定義所有肉眼能見的顏色。

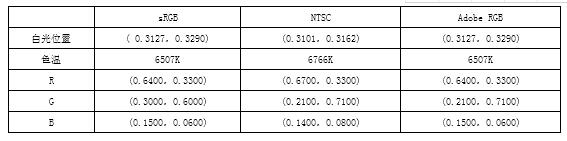

sRGB、NTSC和Adobe RGB的白光位置、色溫以及RGB基色的坐標見表1：

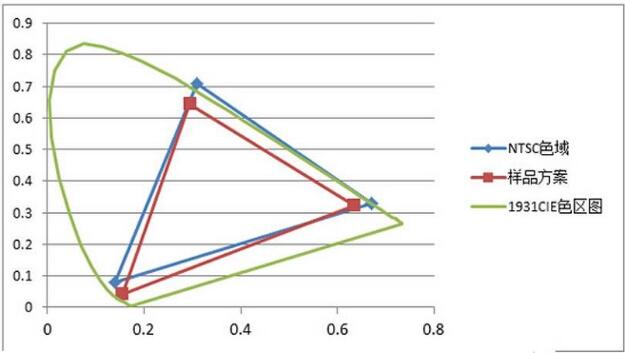

結合色域覆蓋率的概念，可以推出NTSC色域就是某一RGB三基色坐標組成的三角形區域與NTSC標準RGB三個色坐標組成的三角形區域的比值(示意圖如圖2)，比值越高，色彩的表現力越好。

背光源從CCFL到LED的發展表明人們對系統所能表現的顏色范圍要求越來越高，故未來高色域必將成為LCD顯示屏的發展的趨勢。
